Zielony obraz po zmianie na kabel RGB

[locarno]

Witam
Czy ktoś z was spotkał się z takim problemem, że po przejściu na kabel RGB cały obraz jest na zielono ? Telewizor to Sony Trinitron 16:9. Nie wiem jaki model dokładnie. Posiada dwa wejścia euro. Na 1 obraz jest bez różnicy w stosunku do chinch, a na drugim jest znaczna poprawa obrazu, jednak wszystko jest na zielono. Od włączenia konsoli (logo sony) do uruchomienia gry i tak dalej. Próbowałem na dwóch konsolach (7xxx oraz 9xxx), bez różnicy.
Kabel się zgadza, opornik jest 180 tak jak na schematach. Proszę o pomoc.

[Mitsu]

Jeżeli obraz jest zielono czarny to pracuje tylko zielona katoda. Tv działa normalnie bo po composite jest obraz kolorowy. Konsole tez sa sprawne bo nie moze być ze obie maja te sama wadę. Dlatego myśle ze winny jest kabel. Jeśli masz multimetr to sprawdź czy piny w wtyczce av odpowiadają pinom we wtyczce SCART. Schematy sa na necie. Moim zdaniem kabelki od red i blue sa przerwane lub pomylone z innymi bo tych kolorów u Ciebie nie ma.

[mattek]

Gdyby byłoby to PS2, przyczyną mógłby być niepoprawny tryb wyjścia wideo. Jednak w przypadku PSXa, jak wyżej wspomina dziewiecpalcow, na 99% uszkodzone żyły w kablu. Proponowałbym za pomocą multimetru pomierzyć odpowiednie piny w celu sprawdzenia przejścia pomiędzy wtyczkami.

[locarno]

Kable sprawdziłem miernikiem i są ok, nic nie przerywa. Jedyne czego nie mogę sprawdzić to kondensatorów. Nie wiem czy ma to coś do rzeczy, ale w jednej konsoli jest chip oraz druga płytka chyba z jakimś generatorem (kwarc 4,43 + nieznany układ scalony). Nie wiem dokładnie co to jest. A w drugiej konsoli jest tylko niedziałający chip (przestał mi działać po czyszczeniu konsoli), ale efekt jest ten sam (zielony obraz). Poniżej zamieszczam zdjęcia jak to wygląda:



A tutaj fotki mojego kabla po przylutowaniu opornika 180:

[mattek]

Przychodzi mi do głowy sytuacja, która powstała podczas lutowania VGA Boxa do Dreamcasta. Jeden z kondensatorów był uszkodzony, przez co miałem różowawy obraz. Być może u Ciebie również któryś jest zły?

[locarno]

Wątpię żeby to były kondensatory. Dla pewności sprawdzę na innym TV i dam znać. Ta niebieska "plama w lewym górnym rogu" to uszkodzenie kineskopu, w razie gdyby ktoś pytał.

[locarno]

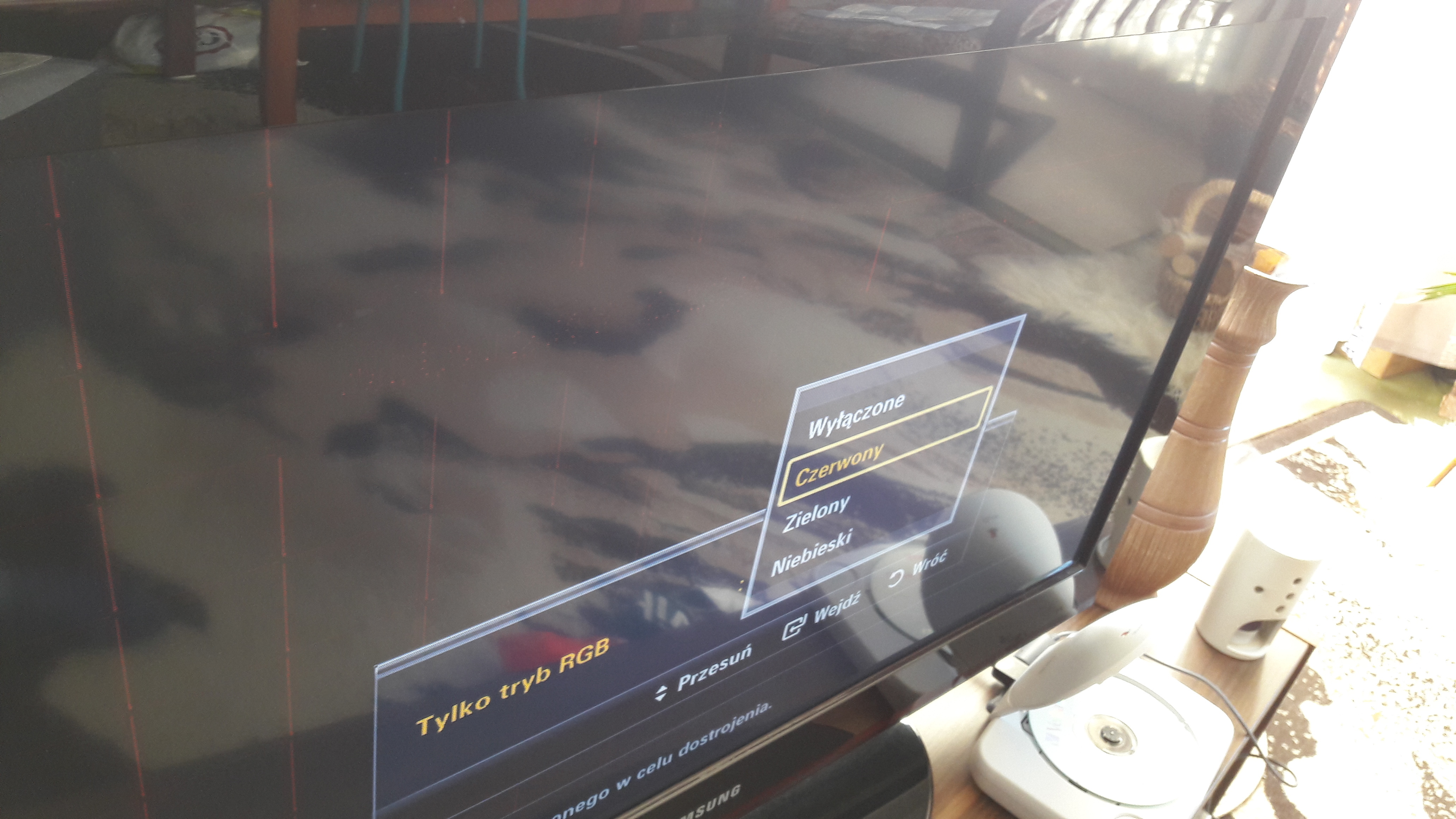

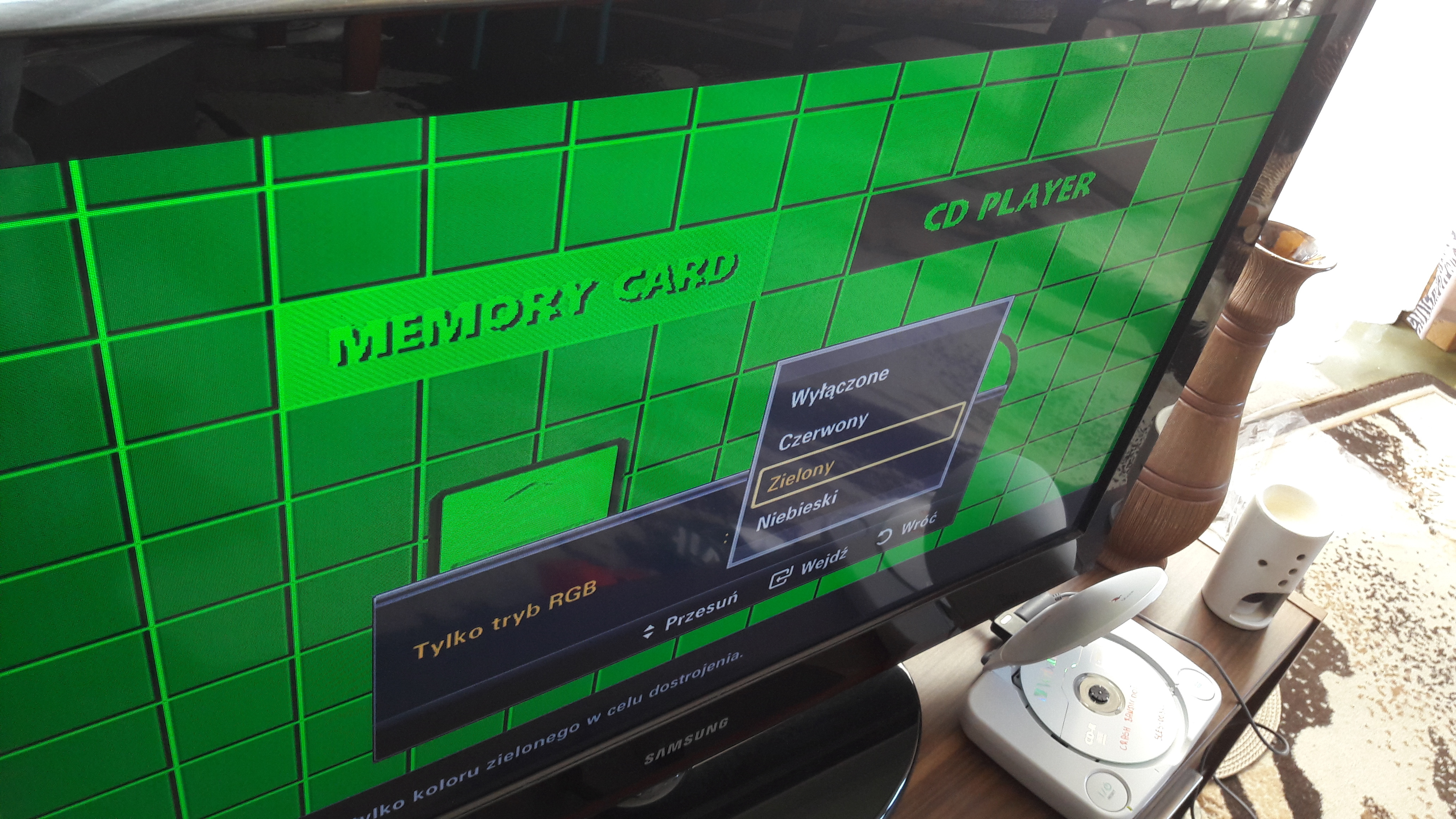

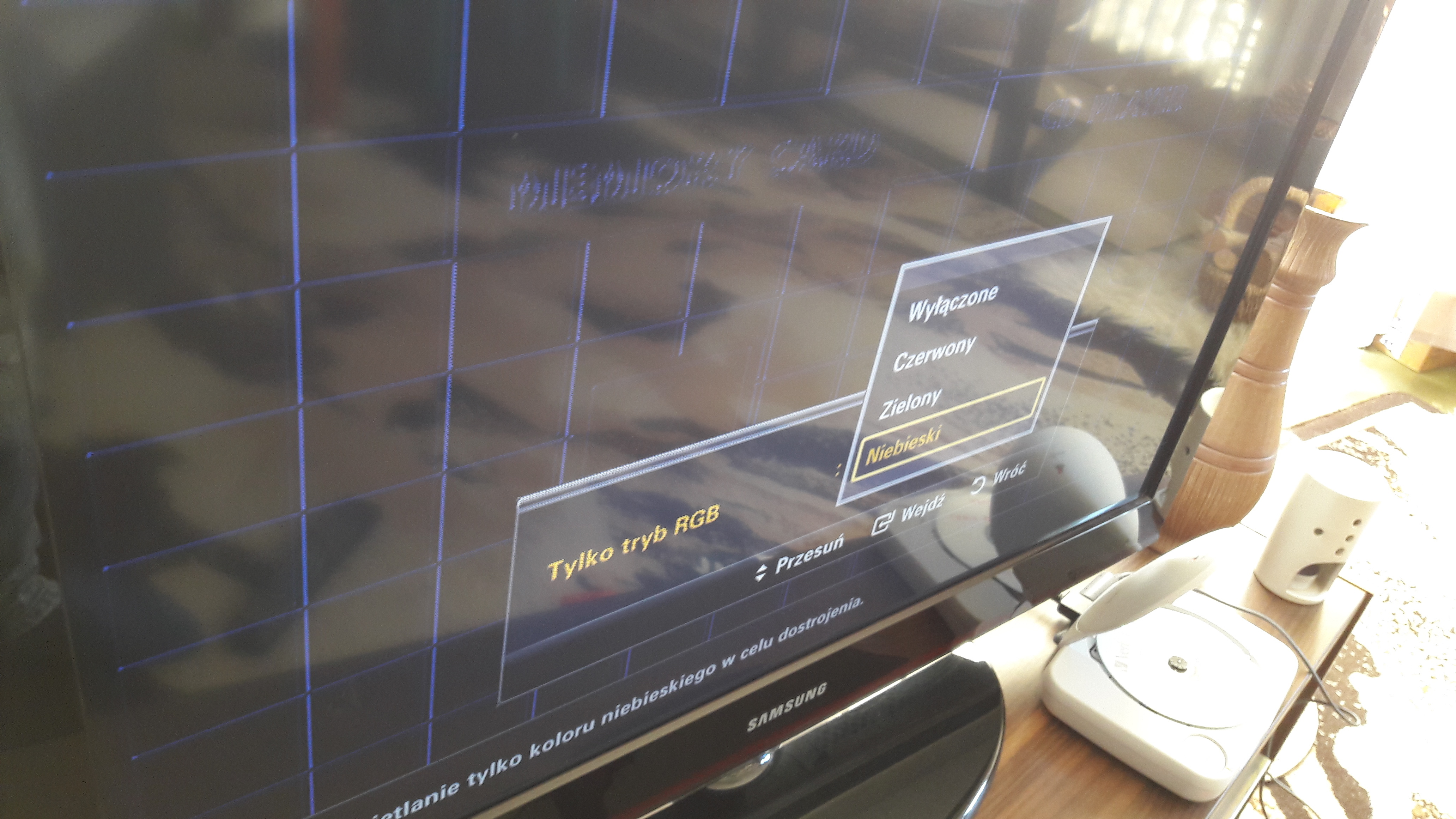

W końcu zabrałem się za to i sprawdziłem kabel na innym telewizorze. Obraz jest dalej zielony. W opcjach telewizora znalazłem funkcję, która pozwala tylko transmitować wybrany kolor RGB. Wszystko widać na poniższych zdjęciach. Chyba faktycznie dostałem popsuty kabel.
