SCPH-7502 problem z wyświetlanymi kolorami

[mary22]

Cześć wszystkim,

Jakiś czas temu dostałem konsolę od znajomego, niestety nie działa prawidłowo.
Problemem jest brak wyświetlania jednego koloru, zarówno przy uruchomianiu konsoli jak i podczas grania. W przypadku gier NTSC brakującym kolorem jest niebieski (gry są żółto-zielone). Czasem obraz migocze naprzemiennie na niebiesko-czerwono.
W przypadku PAL-owych brakującym kolorem jest żółty (gry sa fioletowo-niebieskie).
Przy uruchomieniu konsoli logo Sony jest również fioletowe, co wskazywałoby na to, że konsola jest w wersji PAL.
Telewizor (32LG5000) nie wydaje się problemem, bo podpinałem Nintendo 64 i śmiga bezproblemowo.

Szukałem już rozwiązania na różnych forach, sugerowanymi rozwiązaniami były:
- zakup kabla SCART - kupiłem, nic nie zmienił;
- zmiana połączeń na płycie głównej - próbowałem rozkręcać konsolę, ale kable połączone z płytą główną są dość mocno przytwierdzone, więc nie mam dostępu do pinów etc. (blacha nad płytą blokuje dostęp);

Na chwilę obecną nie mam jak przetestować konsoli na innym TV.
Jeśli do oceny problemu będą potrzebne zdjęcia to ofc mogę porobić kilka.

Z góry dzięki za pomoc

[Atr3ju]

Na Nintendo 64 masz normalny obraz bo cały sygnał video wraz z kolorami leci po jednym kompozytowym przewodzie ponieważ Nintendo 64 masz zapewne w wydaniu EUR a gdy podłączasz PSX to kolory lecą już innymi przewodami w kablu RGB.

Zapomniałeś wrzucić zdjęcie wyjścia AV konsoli oraz napisać czy kolory zmieniają się gdy poruszasz gniazdem SCART w TV.

U mnie po 5 latach już od przepinania kabli w upscalerze te piny we wtyczce SCART poprostu urwały się bo są zrobione na sztywno i od wkładania, wypinania, trzy z nich złamały się tuż przy płytce PCB.

[Janusz]

Wrzuć zdjęcia kabli jak możesz i daj znać czy konsola jest przerobiona? Ma jakiś chip w środku?

[xzer0]

Sprawdź kondensatory przy złączu av na plycie głównej. Są 3 od każdego koloru.

[mary22]

Na Nintendo 64 masz normalny obraz bo cały sygnał video wraz z kolorami leci po jednym kompozytowym przewodzie ponieważ Nintendo 64 masz zapewne w wydaniu EUR a gdy podłączasz PSX to kolory lecą już innymi przewodami w kablu RGB.

Zapomniałeś wrzucić zdjęcie wyjścia AV konsoli oraz napisać czy kolory zmieniają się gdy poruszasz gniazdem SCART w TV.

U mnie po 5 latach już od przepinania kabli w upscalerze te piny we wtyczce SCART poprostu urwały się bo są zrobione na sztywno i od wkładania, wypinania, trzy z nich złamały się tuż przy płytce PCB.

Kolory nie zmieniają się przy poruszaniu gniazdem w TV, sporadycznie zmieniają się przy poruszaniu wyjścia AV konsoli.

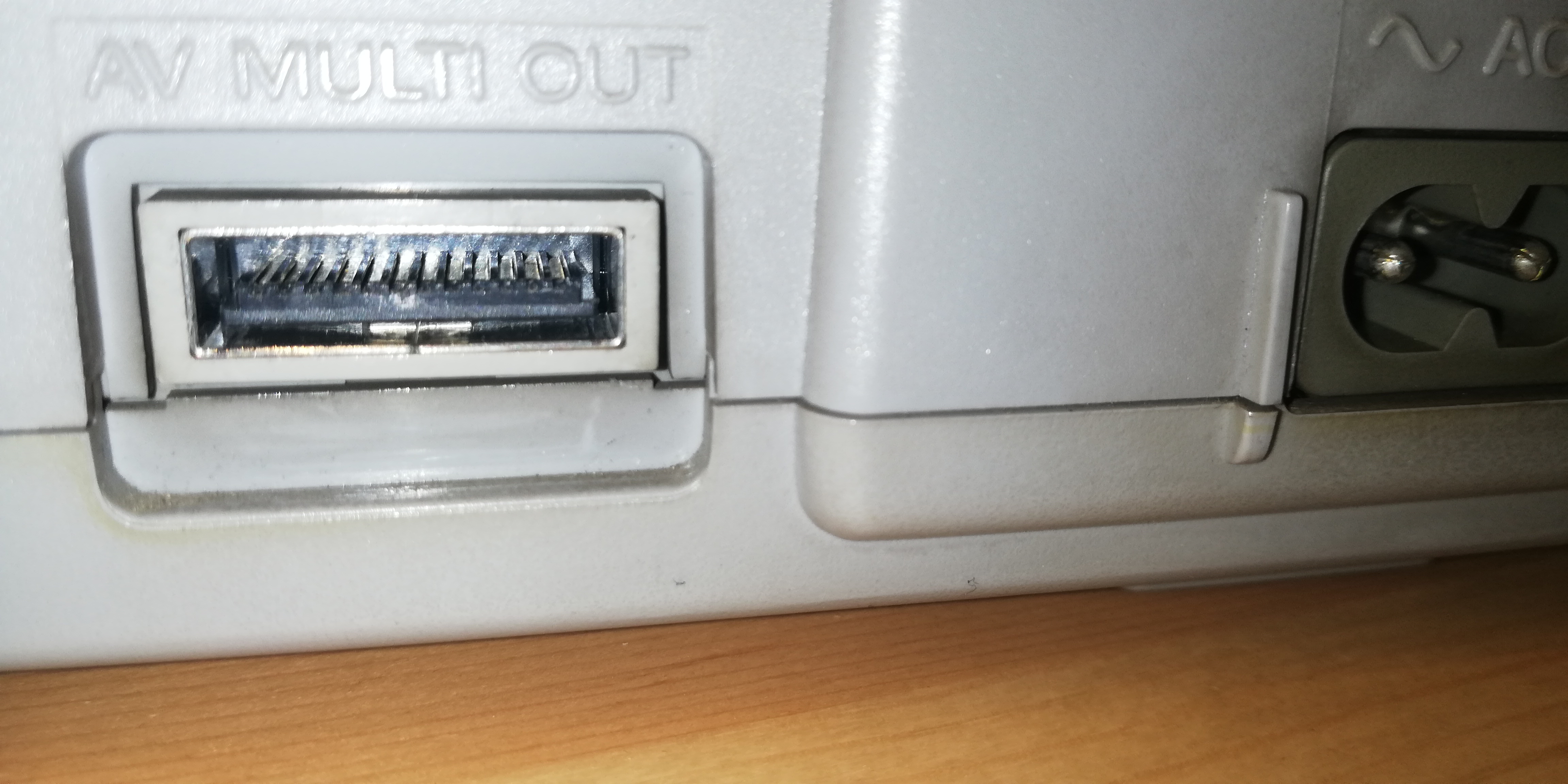

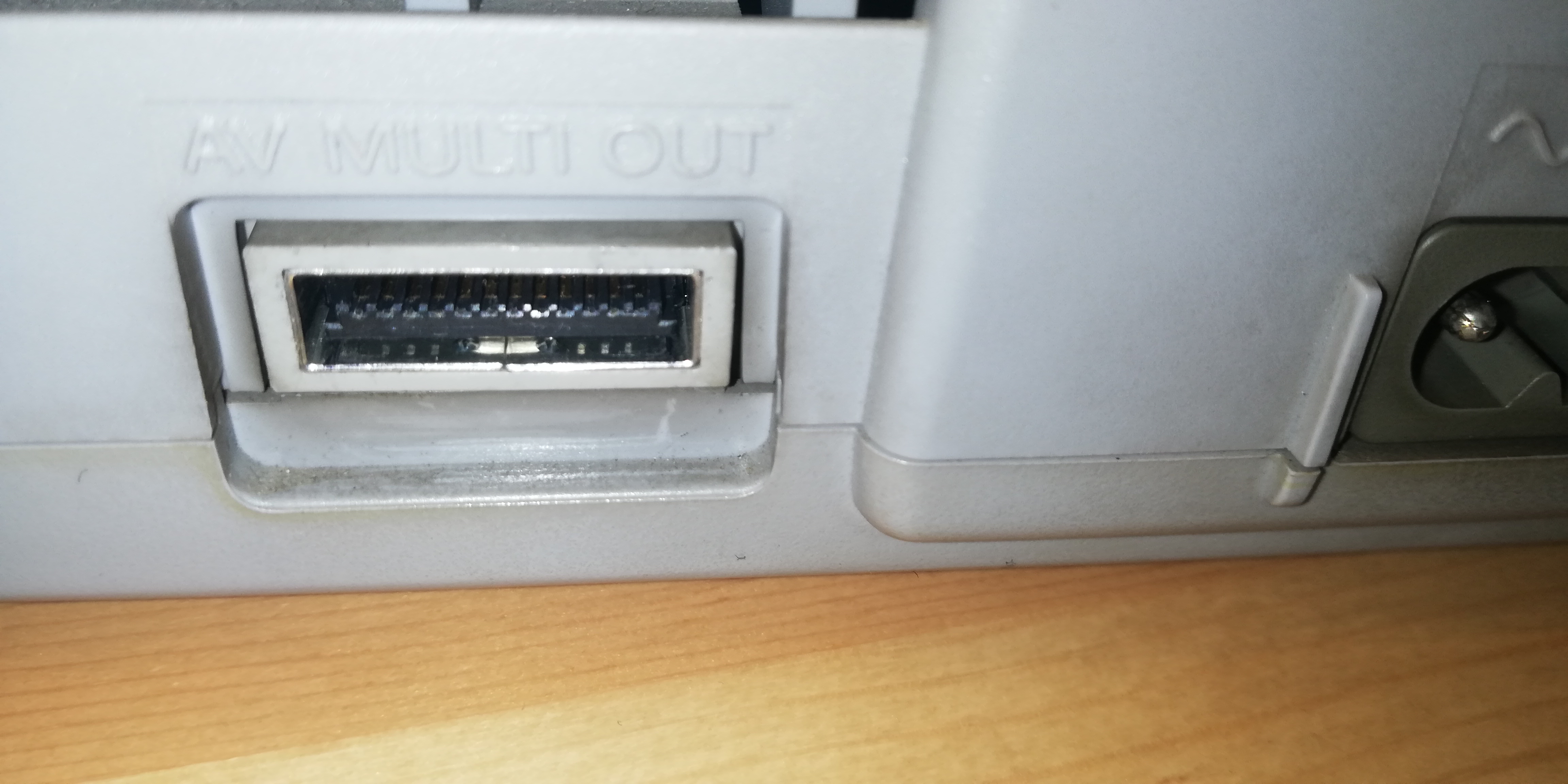

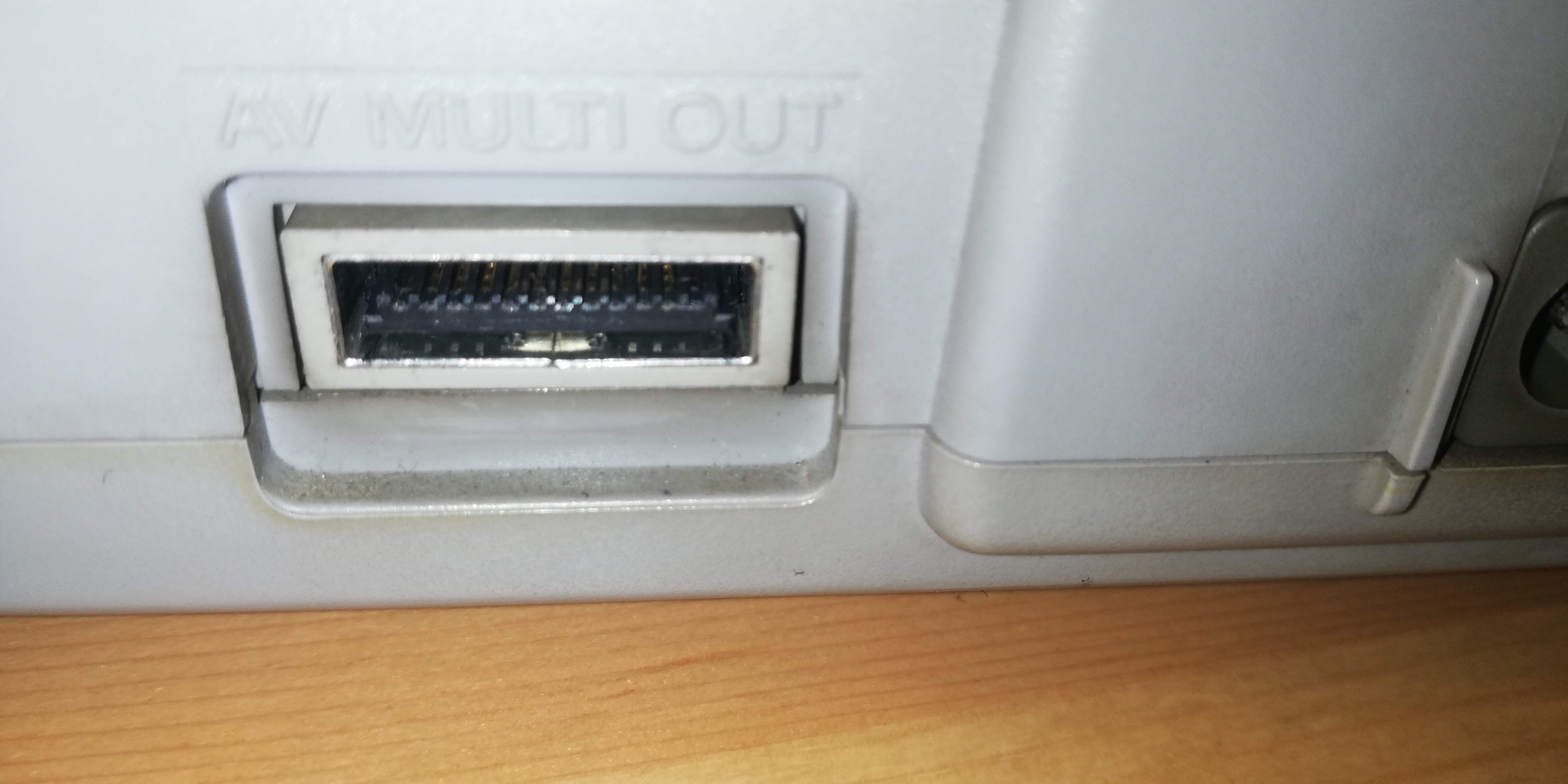

Wyjście:

Wrzuć zdjęcia kabli jak możesz i daj znać czy konsola jest przerobiona? Ma jakiś chip w środku?

Na pewno jest przerobiona, ale jeśli to nie będzie konieczne to wolę nie ryzykować z odpinaniem kabli z płyty głównej żeby pokazywać jak w środku wyglada. Kable bardzo mocno się trzymają i nie chcę niczego uszkodzić.

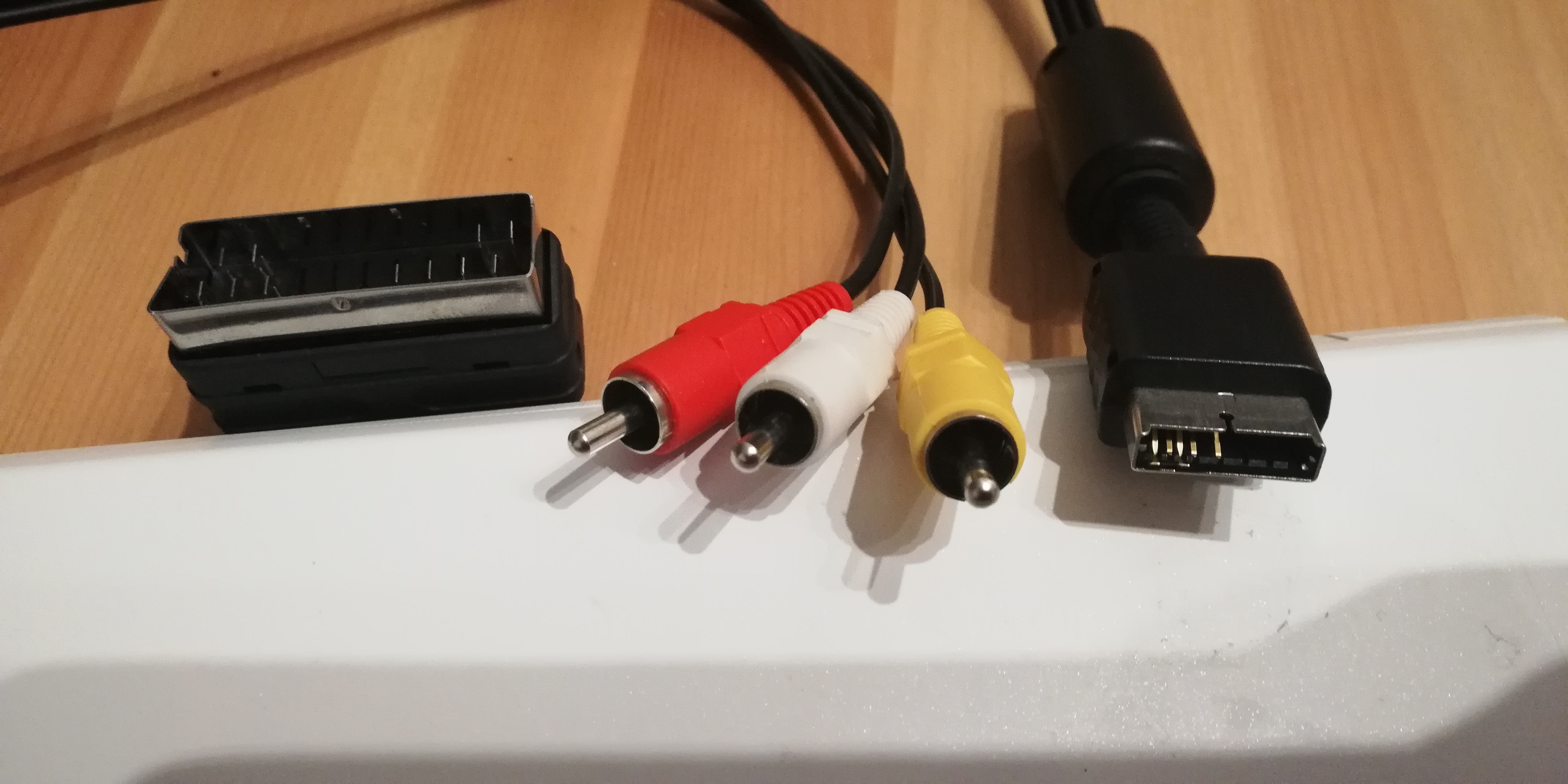

Oryginalny kabel AV + adapter:

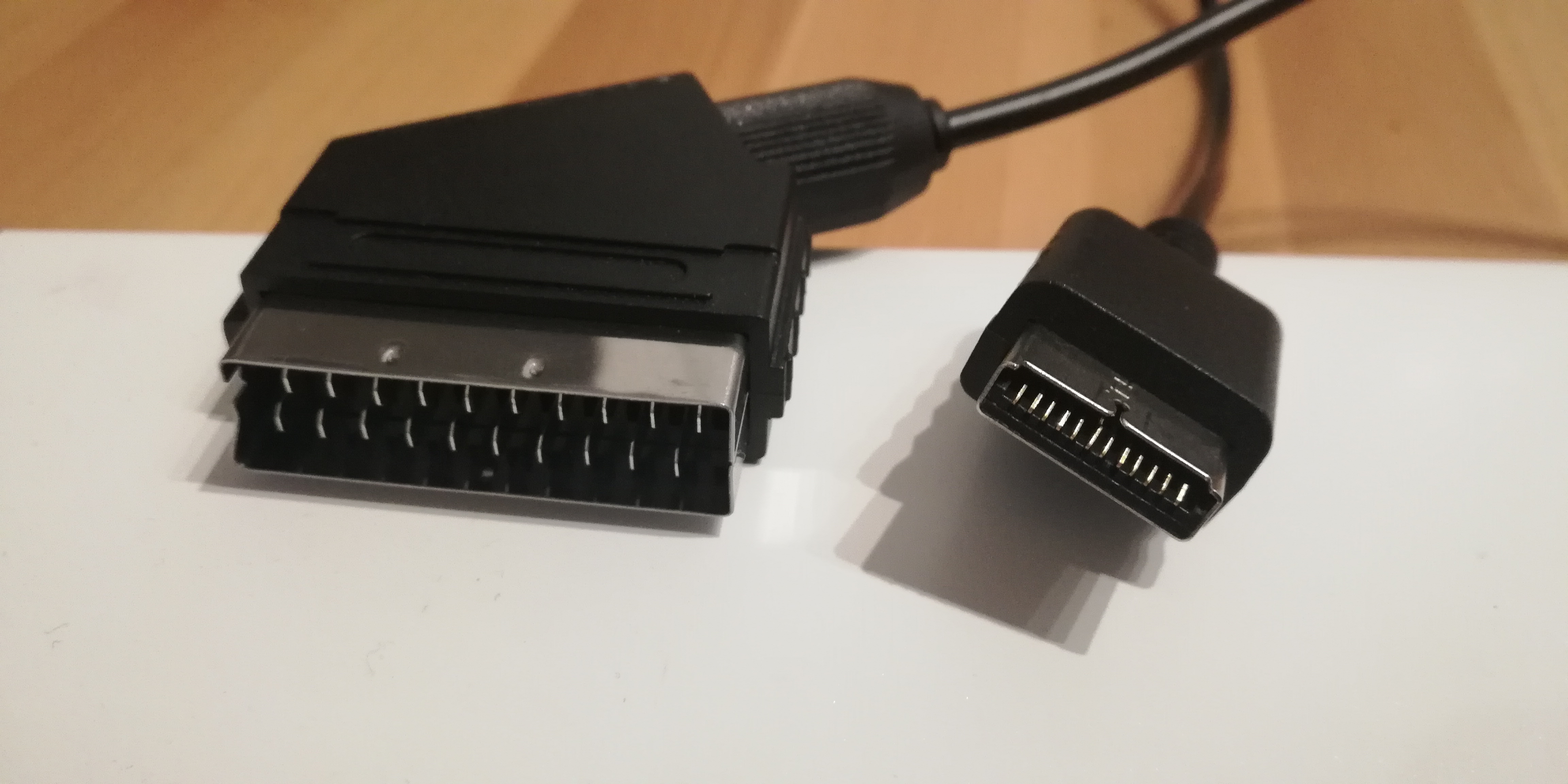

Zakupiony SCART:

Sprawdź kondensatory przy złączu av na plycie głównej. Są 3 od każdego koloru.

Chętnie bym spróbował, ale niestsety jestem zielony w elektronikę, ani sprzętu do tego nie mam ani umiejętności.

Dorzucam filmik + zdjęcia jak wygląda obraz

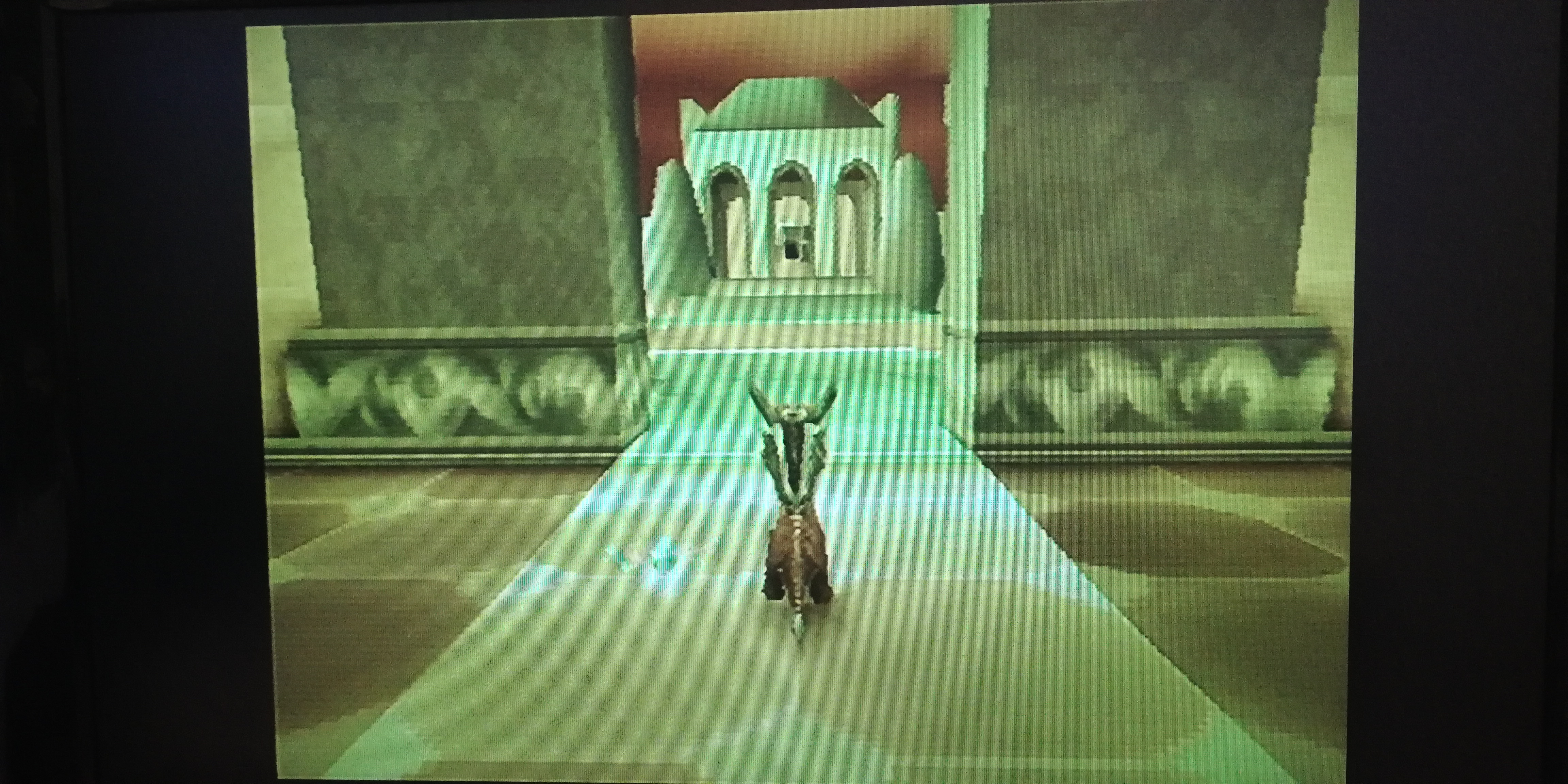

Spyro w NTSC
https://streamable.com/lhyrvd
Po ustabilizowaniu się obrazu (zwykle ok. 5-10 sekund)


Spyro w PAL

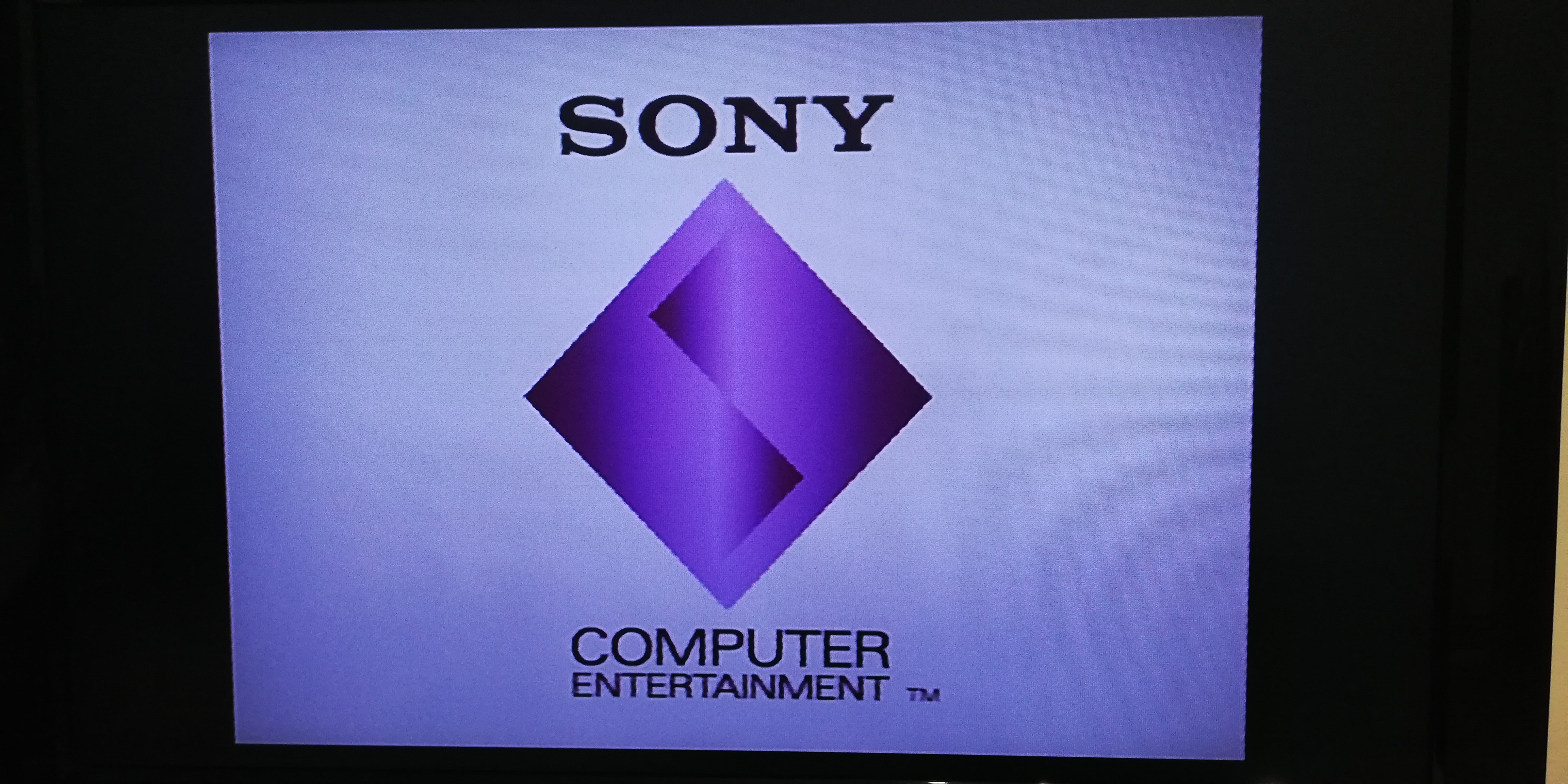

Ekran startowy

[xzer0]

Tutej są 3 kondensatory 220uf 16V od kolorów rgb. Tam jest dodatkowo inny o wartości 100 ale go nie tykaj. Kup w elektronicznym takie kondensatory elektrolityczne. Stare ukręć obcążkami delikatnie lewo prawo i przylutuj nowe. Czarna kreska na kondensatorze to minus. Wtedy konsola będzie działać.

[Atr3ju]

Po tym nagraniu co wrzuciłeś widać że to raczej kondensator, wydaje mi się że od koloru czerwonego.
Nie chciałem oglądać zdjęcia wejścia AV z zewnątrz aż 3 razy Miałeś rozkręcić obudowe i wtedy zrobić zdjęcie.

[mary22]

Kondensatory wymienione, wszystko działa.
Dzięki wielkie za pomoc!
