Odmienne rozwiązanie dla PS2 - Kontroler IDE->SDXC

[xzer0]

Ogólnie to pomysł mam jak to zrobić żeby było tanio w miarę. 40 euro to toć za dużo. Mogę wyprodukować 3 płytki pcb o jak najcieńszym laminacie. 2 malutkie z wyprowadzonymi punktami precyzyjnie pod lutowanie, punkty będą połączone z obu stron taśmami FFC do większej płytki do adapteru IDE SD. Tylko potrzebowałbym pomocy, a mianowicie zdjęć punktów lutowniczych do IDE mod bez zbędnych numerków. Muszę zdjęcie wyskalować 1:1 aby zaprojektować punkty idealnie.

[Trzyzet]

W jakim programie robisz PCB? KiCad na pewno będzie miał ten mniejszy konektor IDE w jakiejś bibliotece.

[xzer0]

Sprint laylout 7 jak pamiętam.

[JT]

Cholerka, do czego doprowadziliśmy

Autorowi tej taśmy podrzuciłem tipa że odpowiedni adapter CF do SD obsługuje 2TB karty pamięci, nie wspominając o tym że jest mniejszy i cieńszy od adaptera IDE SD

[xzer0]

JT wiem o czym mowa, sam testuje to rozwiązanie.

[Trzyzet]

Autorowi tej taśmy podrzuciłem tipa że odpowiedni adapter CF do SD obsługuje 2TB karty pamięci, nie wspominając o tym że jest mniejszy i cieńszy od adaptera IDE SD

Masz link? Stestuję sobie.

[xzer0]

Zamiast IDE44-SD użyj CF-cart - SD. Tylko uważaj na pinout na CF. Idzie rzędami na przemian 1,26,2,27 ......


CF carty to jest w zasadzie interfejs ATA.

https://en.wikibooks.org/wiki/Practical_Electronics/Device_pinouts/CompactFlash_cards

Przepraszamy, ale nie możesz zobaczyć ukrytej zawartości. Musisz się zalogować, aby zobaczyć tę zawartość.

[Trzyzet]

Dzięki wielkie!

Co do kart CF to tak, w praktyce to IDE ale nie wszystkie są widoczne jako dysk twardy, zależy to od bitu 'fixed'. Ale jak ten adapter faktycznie jest wykrywany jako HDD to nie mam pytań.

[zenq]

nie wszystkie są widoczne jako dysk twardy

a tego problemu nie rozwiazuje kazda najprostsza przelotka CF -> IDE ?

Cholerka, do czego doprowadziliśmy

oglądałem ze 2 tygodnie temu i spodobało mi się upchanie karty z przodu w slocie
sam myslalem polutować przelotkę na sd, ale wywalając laser i robiąc karte pod klapką, ale jednak rozwiązanie z micro sd w slocie jest spoooooro fajniejsze :-)
ja temat lutowania olałem, bo kupiłem fatkę, ale jednak kusi zmodzić sobie tą slimkę

[RUM69]

Hej. Używam kontrolera ide44 na sata i jest tak że OPL widzi gry na dysku, ale po włączeniu gry mam czarny obraz, czy to wina tego adaptera, czy gdzie może być problem? Sprawdziłem połączenia i jest dobrze to polutowane... Nie wiem czy coś robię źle, czy jest sens zamawiać inny ten adapter...

[Trzyzet]

Ale na samym modbo 4 idzie ATA wyprowadzić? Nie wydaje mi się. Archaiczny chip, musi być coś więcej jak dla mnie.

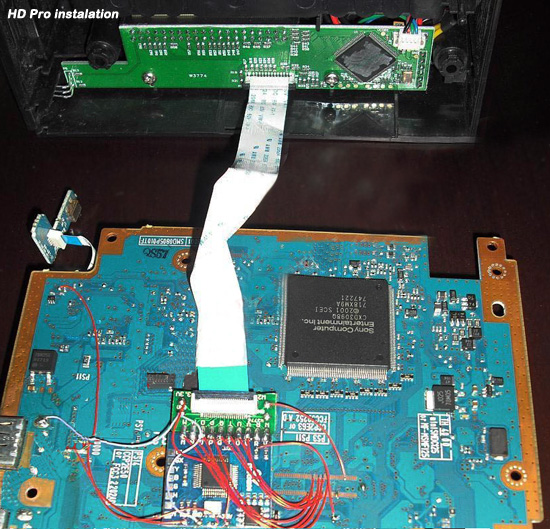

Po tylu latach wygrzebałem co to za chip i dodatek do niego
Modbo 4.0 a dodatek nazywa się HDPro:
