VGA mod dla szaraka - pomysł

[Trzyzet]

Cześć!

Dzisiaj przysiądziemy się do kolejnego dosyć dziwnego moda, mianowicie podłączenia naszych szaraków do portu D-SUB używanego w monitorach w formie VGA.
Nic ultra skomplikowanego; wyciągamy sygnały RGB, masę i do tego synchronizację pionową i poziomą do odpowiedniego gniazda.

Zapytacie pewnie skąd mamy wytrzasnąć osobne synchronizacje, odpowiedź poniżej:

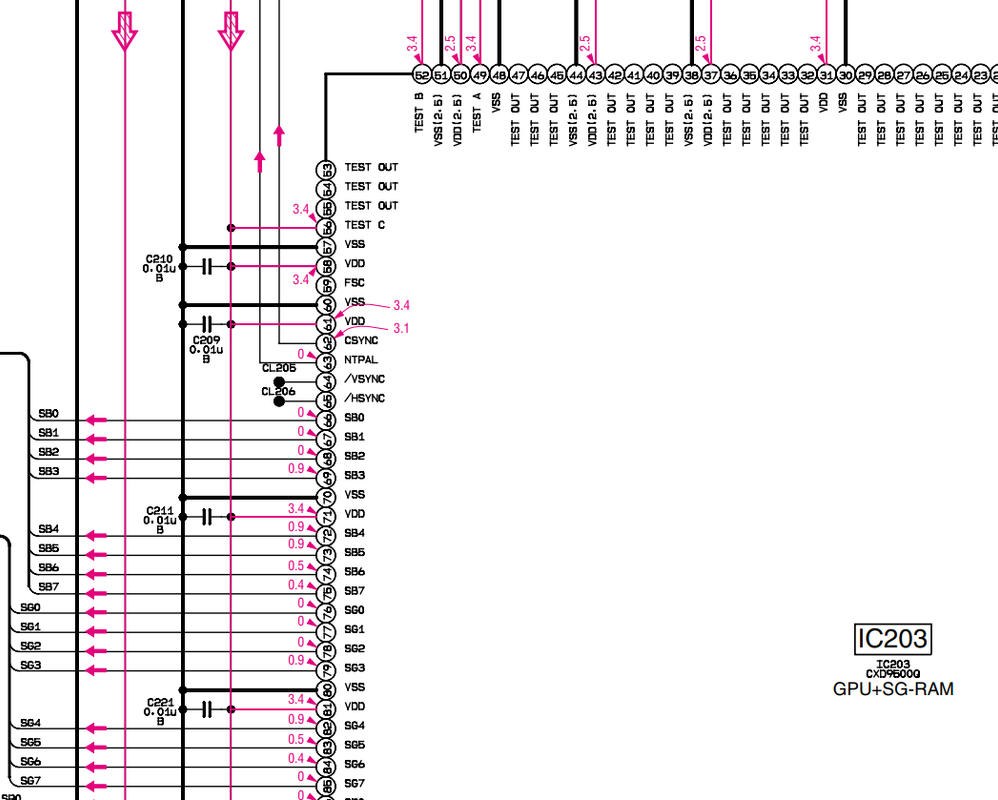

GPU PSXa generuje osobne synchronizacje na odpowiednie piny GPU!
Wiem że starsze płyty, 1002 itp. potrafią załączyć jeszcze sync-on-green ale to kwestia jednej zwory.

Oczywiście synchronizacje są pod 15kHz, więc większość monitorów ich nie łyknie. ale dalej tańsza opcja przerobić nieco konsolę, kupić sobie starszy monitor CRT który bez problemu obsłuży wszystkie rozdziałki PSXa niż szukać monitorów studyjnych. Wiem że mój monitor Della fpb2007 obsługuje 15kHz, więc w wolnej chwili usiądę i przerobię swojego PSOne 102 i zdam relację. Proponuję eksperymentowanie innym i postowanie wyników tej modyfikacji tutaj

[Atr3ju]

Juz probowalem z LM1881N i mialem zielony obraz badz zielony z niebieskim, to zalezalo od gry. Dalbym rade sie tam wlutowac ale nie wiem czy moj jedyny TV w domu obsluguje te 15 khz, to jedynie jako eksperyment i dla takich ktorzy lubia wiecej dlubac niz grac.

[Trzyzet]

Juz probowalem z LM1881N i mialem zielony obraz badz zielony z niebieskim, to zalezalo od gry. Dalbym rade sie tam wlutowac ale nie wiem czy moj jedyny TV w domu obsluguje te 15 khz, to jedynie jako eksperyment i dla takich ktorzy lubia wiecej dlubac niz grac.

Z LM1881N trzeba używać bramek odwracających, dlatego nie działało.

[bms]

kupić sobie starszy monitor CRT który bez problemu obsłuży wszystkie rozdziałki PSXa

Pomysł ciekawy, ale tutaj może być problem.

[pawloosw]

Pomysl ciekawy. Kiedy relacja z przeróbki?

[Trzyzet]

Kiedy relacja z przeróbki?

Postaram się w ten weekend.

[Schizo]

I jak tam ma się sprawa modyfikacji?

[Trzyzet]

I jak tam ma się sprawa modyfikacji?

Zastrzelcie mnie

Na samym początku - nie miałem gniazda D-sub15 VGA i dopiero przedwczoraj przyjechało. Na dokładkę po zmontowaniu przejściówki okazało się że mój monitor (Dell 2007FPb) nie obsługuje jednak 15kHz. Co ciekawe nawet na s-video (tak, ten monitor ma S-Video i Composite) nie działają FMV na większości gier, wywala że nie obsługuje tej rozdzielczości. Nie mam innego ekranu na którym mógłbym to sprawdzić ale jak tylko coś znajdę to się wepnę i obadam - przygotowałem całość tak że na Vsync wychodzi kabel z konsoli który wpinam da tego adaptera a reszta idzie przez kabel AV konsoli.

[Atr3ju]

Trzyzet a co z tym schematem ... dlaczego tutaj nie ma LM1881N a jest inny układ + jeszcze drugi układ.

[animare]

 Hej, a to?

http://www.poofycomputers.com/ps2vga/make.htm

[szczupi26]

Jeśli szukacie monitorów lcd obsługujących 15kHz polecam fora Amigowe (one również dają sygnał 15 kHz), są tam listy praktycznie wszystkich współczesnych monitorów do których da się podpiąć w/w sprzęty
Sam kilka miesięcy temu chcąc pogodzić pieca i Amisię na jednym biurku zakupiłem Dell-a U2412M który sprawuje się rewelacyjnie.

[Trzyzet]

dlaczego tutaj nie ma LM1881N a jest inny układ + jeszcze drugi układ.

To jest schemat dla monitorów nie obsługujących Sync-on-Green ale bez otwierania konsoli.

Mój schemat wymaga otwarcia konsoli i wyciągnięcia sygnałów synchronizacji bezpośrednio z GPU.
