PSX Blau Metallic

[CyborgDE]

W mojej skromnej kolekcji znajdują się dwa PSXy, których stan pozostawia wiele do życzenia, dlatego były przeznaczone jako źródło części zamiennych. Aż w końcu zarejestrowanie się na forum wybudziło ze snu duszę moddera, to postanowiłem te dwie konsolki doprowadzić do porządku w ciekawy sposób. Kartka, muzyczka i lecimy z tematem. Powstały dwa. Jeden z pękniętą obudową w tylnym rogu, drugi cały, ale zżółkły. Powstał plan, na mały mod w postaci polakierowania całej konsoli w jakiś ładny kolorek. Od dawna chodził mi pomysł po głowie na polakierowanie go farbą strukturalną. Wybrałem się więc do budowlanego zobaczyć co tam mają i mimo średniego wyboru nie mogłem się zdecydować. Nagle ujrzałem niebieski z efektem metallic podobny do tego z PSP. Dobrałem do tego odcień niebieskiego matu, którym mam w planach polakierować przyciski.

I wtedy wpadłem na pomysł, aby zrobić coś, co zawsze chciałem, ale jakoś nie mogłem się za to zabrać. Okno w napędzie. Może zalatywać agro-tuningiem, ale taki miałem kaprys. Zważając na to, że nie lubię w domu hałasować narzędziami, a garażem z prądem nie dysponuję, to okno wycinałem metodą nawiercania blisko siebie 2mm otworów.



Następnie aby łatwiej wyłamać środek rozwierciłem nieco te otwory tym samym wiertłem. Metoda czasochłonna, ale w tle oglądałem PS-Profis, także czas mijał bardzo przyjemnie.

Całość podważałem co kawałek dużą, zagiętą pęsetą. Poszło sprawniej niż się spodziewałem.

Pierwsze szlify

Powoli zaczyna to nabierać kształtu.

Pierwsza przymiarka.

Nie polecam robić takich rzeczy w domu, jeśli ma się inne przeznaczone do tego miejsce.

Tutaj zaczynało to przypominać koło.

Kolejnym krokiem było docięcie plexy. Okrąg wyciąłem podobną metodą. Oryginalny znaczek PS zostanie później wklejony dokładnie na środku klapki, aby nie było tak pusto.

Jak widać nie jest to jeszcze idealny okrąg i potrzeba trochę pracy z papierem ściernym/pilnikami, ale najgorsze za mną.

[Janusz]

Różne mody widziałem i akurat okno na klapce mi się zawsze podoba. Nie inaczej jest i tutaj. Kawał świetnej roboty. W sumie nie wiem czy bym wpadł na motyw z nawiercaniem, więc dobrze wiedzieć, że można to jakoś zrobić.

[DrVaaS]

Kolor ci wyjdzie jak na moim ps2 Okno zawsze na propsie, fajnie wygląda kręcąca się płytka A co do wycinania to gratuluję cierpliwości, u mnie dawno by wyleciał przez okno Widziałem kiedyś jak gość spłaszczył mocno grot lutownicy kolbowej i wycinal tym plastik

Wysłane z mojego SM-G903F przy użyciu Tapatalka

[CyborgDE]

Różne mody widziałem i akurat okno na klapce mi się zawsze podoba. Nie inaczej jest i tutaj. Kawał świetnej roboty. W sumie nie wiem czy bym wpadł na motyw z nawiercaniem, więc dobrze wiedzieć, że można to jakoś zrobić.

Dziękuję. Po ostatecznych szlifach mam nadzieję uzyskać jeszcze lepszy efekt, ale jak na mój gust nie wygląda już źle. Jak na w pełni ręczną robotę jestem usatysfakcjonowany efektem.

Kolor ci wyjdzie jak na moim ps2 Okno zawsze na propsie, fajnie wygląda kręcąca się płytka A co do wycinania to gratuluję cierpliwości, u mnie dawno by wyleciał przez okno Widziałem kiedyś jak gość spłaszczył mocno grot lutownicy kolbowej i wycinal tym plastik

Wysłane z mojego SM-G903F przy użyciu Tapatalka

Mam też grot do cięcia plastiku do Dremla VersaTip, ale nie miałem ochoty smrodzić sobie w pokoju topiącym się plastikiem.

Ogólnie nadanie prawidłowego kształtu okręgu ułatwiła by szlifierka bębnowa pionowa. Wtedy wyszedł by okrąg idealny, ale niestety nie dysponuję takimi wodotryskami.

[SALADYN]

Ciekawe czy dałoby się wytopić okno rozgrzanym kawałkiem rury, wiecie tak jak się wycina szklanką okrągły kawałek ciasta.

[DrVaaS]

Saladyn byś musiał palnikiem rozgrzać

Wysłane z mojego SM-G903F przy użyciu Tapatalka

[CyborgDE]

Ogólnie ABS z jakiego zrobiony jest PSX jest niesamowicie gruby, ale przyjemny w obróbce, bo nie jest tak kruchy. Wadą jest natomiast to, że jest mocny(z ABSu robi się też między innymi kaski motocyklowe).
Myślę, że wycięcie takiego okna rurą było by nieco ryzykowne, bo mogła by sie odkształcić cała klapka. Zanim rura przeszła by na wylot przez ten gruby ABS, to zrobiło by się nam coś na wzór krateru. Najlepszy efekt dała by otwornica w połączeniu z wiertarką stołową. Od biedy można by spróbować nawet wiertarką ręczną.

[DrVaaS]

Jeżeli byłaby rura z cieńką bardzo ścianką mogłoby się udać, muszę w robocie poszukać bo rur to mamy tysiące A gdzież taką otwornice kupić? Dasz linka może?

Wysłane z mojego SM-G903F przy użyciu Tapatalka

[CyborgDE]

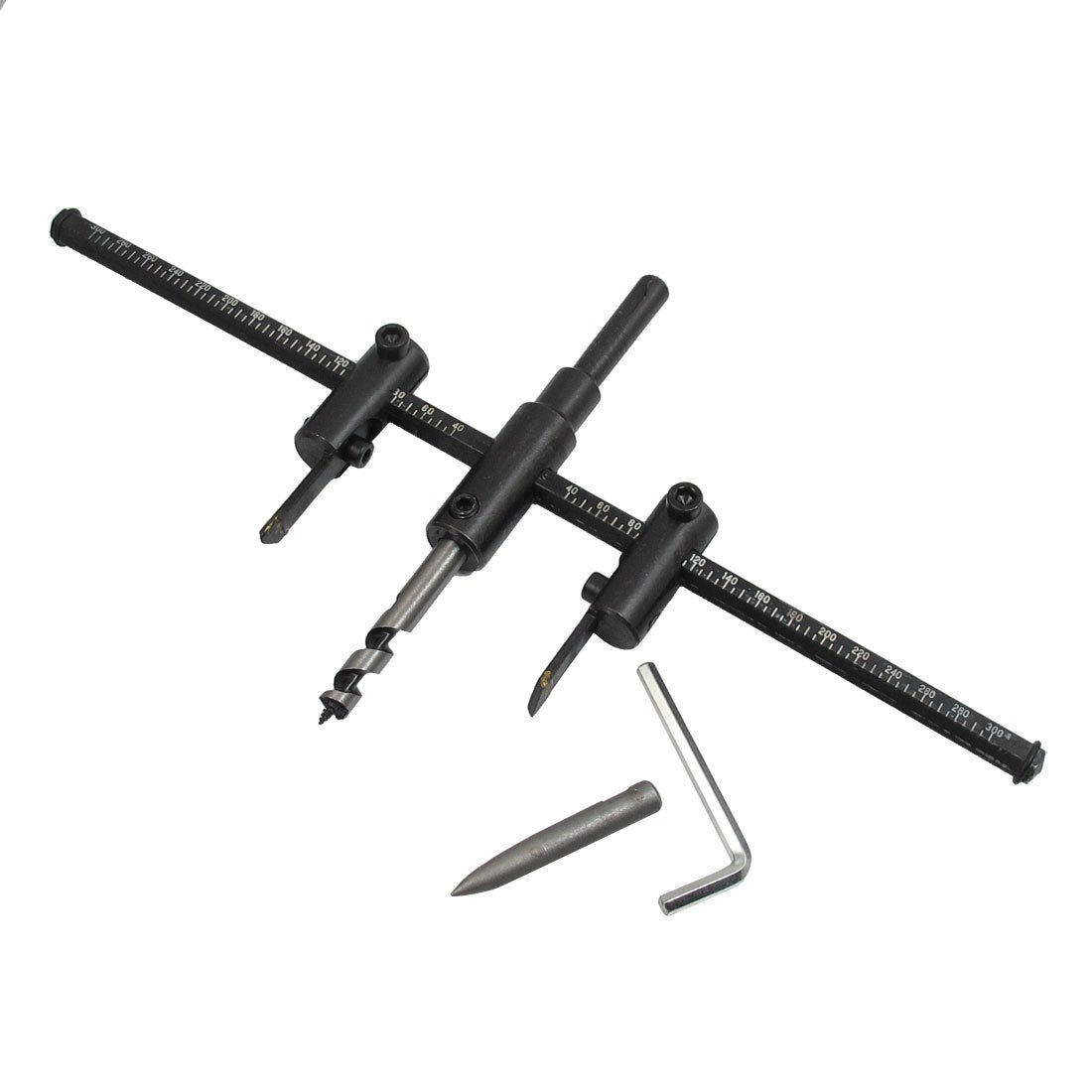

Musisz poszukać pod nazwą "Otwornica cyrklowa". Jedyne co bym poradził, to uważać na te najtańsze, bo te można o kant dupy rozbić. Koła wychodzą jajowate, z czasem się wyginają, śruby nie trzymają. Ogólnie nadają się jedynie na śmietnik. Wiem, że w Polsce narzędzia są nieco tańsze, także za 100zł powinieneś dostać już coś sensownego.

[DrVaaS]

Trzeba się zaopatrzyć

Wysłane z mojego SM-G903F przy użyciu Tapatalka

[DrVaaS]

Najdroższa na alledrogo 40 zł

Wysłane z mojego SM-G903F przy użyciu Tapatalka

[CyborgDE]

Dziś konsola przeszła ostatnie przygotowania do malowania. Zmatowiłem wszystkie elementy, które pójdą pod puszkę i przy okazji przelutowałem już LEDa od zasilacza. Teraz jedynie czekać na lepszą pogodę, bo aktualnie leje gnojowicą taką, że do garażu nawet nie chce sie iść. Na zdjęciu zabrakło jedynie klapki od Parallel Portu, ale ona też została przygotowana do malowania.



Plan uległ nieco zmianie. Przyciski, obudowa lasera, klapka napędu i klapka od Parallel Portu idą w niebieski mat, a reszta w metallic. Myślę, że będzie się to całkiem nieźle zgrywało.



No i tutaj już wlutowany kolor docelowy. Zastanawiałem się jeszcze, czy by nie wrzucić tam czerwonej diody, ale odpuściłem.
Przy okazji pytanko co do wyprowadzenia zasilania dla późniejszego dodatkowego oświetlenia. Przy czarnym PSXie wyprowadziłem spod kondka, ale zastanawiam się, czy mógłbym podkraść trochę prądu z wtyczki łączącej zasilacz i płytę? Nie zaszkodziło by to konsoli? Teoretycznie nie powinno, a jak jest w praktyce?

[armende]

Będzie wyglądał elegancko Widziałem podobny dobór kolorów ale na Xbox Classic. Co do kolorku diody to nie wiem jednak czy się nie będzie gryzło. Co do pytanka to elektrykiem nie jestem (xzer0 mógłby tutaj udzielić porady) ale nie wiem jak to wygląda pod względem zasilania z płyty, napędu CD, nie wiadomo czy wtedy nie był by za duży pobór na led'y, a zmniejszony na napędzie.

Edit.
Mógłbyś spróbować pociągnąć zasilanie prosto z wtyku kabla, założyć przetwornicę AC-DC (230V na 5V) i wtedy póścić to na ledy, ale niech się jeszcze ktoś wypowie bo nie wiem jak by to wtedy wyglądało z zasilaniem bezpośrednio z wtyku zasilacza PSX.

[CyborgDE]

[Janusz]

Na fotce kolorek cud, miód i orzeszki Prawie jak debug wygląda!
